FL-net (OPCN-2)
FL-net (OPCN-2) คือโปรโตคอลการสื่อสารที่อยู่ในกลุ่ม Industrial Ethernet พัฒนาโดย Japan Electrical Manufacturers’ Association (JEMA) และกำหนดมาตรฐานโดย Japan FA Open Systems Promotion Group (JOP)
FL-net ใช้พื้นฐานมาจากโปรโตคอล UDP/IP ใช้วิธีการสื่อสารโดยไม่มี master/slave ดังนั้นอุปกรณ์ในเครือข่ายจึงใช้แบบ Node ส่วน Controlled access protocol เป็นแบบ Token

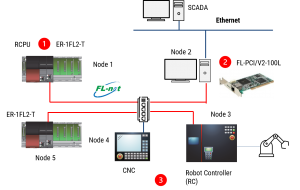

อุปกรณ์ FL-net (OPCN-2) ของมิตซูบิชิ
อุปกรณ์ที่ใช้ในเครือข่ายมีดังนี้
1. FL-net (OPCN-2 ) interface module คือโมดูลที่เชื่อมต่อ PLC กับเครือข่าย FL-net (OPCN-2) กรณี PLC RCPU ใช้โมเดล ER-1FL2-T
2. FL-net interface card คือบอร์ดที่เชื่อมต่อ PC กับเครือข่าย FL-net (OPCN-2) ใช้โมเดล FL-PCI/V2-100L (RJ45 x 1 Port ) ดังนั้นจากรูป เมื่อติดตั้ง FL-PCI/V2-100L จำนวน 2 ตัวกับ PC ซึ่งเป็น Node 2 จะทำให้ PC เป็น gateway ระหว่างเครือข่าย FL-net และ Ethernet (TCP/IP ) ได้เช่นกัน FL-net interface card ยังสามารถทำงานเป็นบอร์ด Ethernet ทั่วไปได้
3. Node 3 และ 4 คือ RC และ CNC ที่รองรับเครือข่าย FL-net
แบบจำลอง FL-net (OPCN-2)

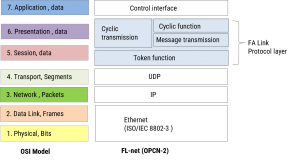

รูปที่ 3
รูปที่ 3 เป็นแบบจำลอง FL-net (OPCN-2) ในชั้น 1,2 ใช้โปรโตคอล Ethernet ส่วนชั้นที่ 3 คือ IP ชั้นที่ 4 เป็น UDP สำหรับ FA Link protocol คือการสื่อสารแบบ Cyclic transmission และ Message transmission โดยใช้ Token function
FL-Net ใช้เป็นเครือข่ายการสื่อสารของอุปกรณ์ในอุตสาหกรรมอัตโนมัติ (Factory Automation FA) เช่น PLC, RC, Numerical control module (NC) หรือ Personal Computer (PC) เป็นต้น
Cyclic transmission

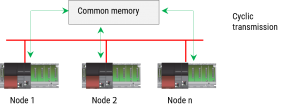

รูปที่ 4
รูปที่ 4 เป็นการส่งผ่านข้อมูลระหว่าง Node โดยใช้ cyclic transmission ซึ่งโหนดแต่ละตัวจะใช้หน่วยความจำกลางเพื่อแชร์ข้อมูลระหว่างกัน
Message transmission

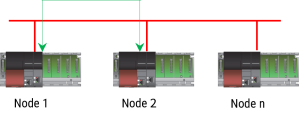

รูปที่ 5
รูปที่ 5 เป็นการส่งผ่านข้อมูลระหว่าง Node โดยใช้ Message transmission การส่งข้อมูลจะเป็น 1 ต่อ 1

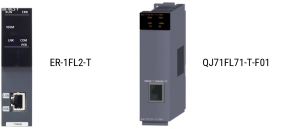

FL-net (OPCN-2) interface module
FL-net (OPCN-2) มี 3 เวอร์ชั่น interface module ที่ใช้ในแต่ละเวอร์ชั่นมีดังตารางที่ 1
*1 รองรับเวอร์ชั่น 3.01 class 1
FL-net (OPCN-2) เวอร์ชั่น 2.00 และ 1.00 ไม่สามารถใช้อุปกรณ์ร่วมกันได้
FL-net (OPCN-2) เวอร์ชั่น 3.00 และ 1.00 ไม่สามารถใช้อุปกรณ์ร่วมกันได้
FL-net (OPCN-2) เวอร์ชั่น 3.00 และ 2.00 สามารถใช้อุปกรณ์ร่วมกันได้บางรุ่น
