Screen display area ,Resolution, HMI GOT |

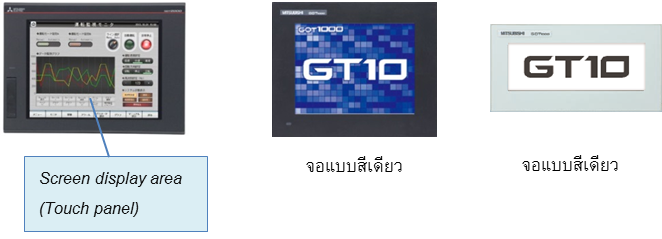

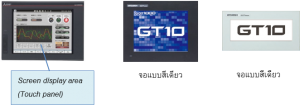

1. Screen display area หรือเรียกสั้นๆว่า screen คือหน้าจอแสดงผลของ GOT ใช้สำหรับกดป้อนค่าตัวเลข หรือกดเพื่อติดต่อกับโปรแกรม PLC, Screen display area มีทั้งแบบจอหลายสี และจอสีเดียว จอแบบสีเดียวเช่น สีน้ำเงินหรือสีขาวดำ (Screen display areaเรียกอีกแบบว่า Touch panel)

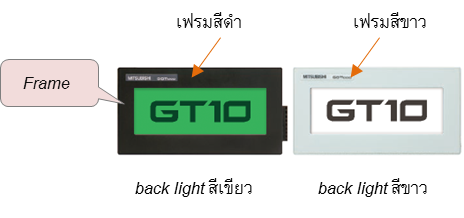

2. Back light คือสีของแสงพื้นหลังscreen กรณีหน้าจอแบบสี back lightจะใช้สีขาว กรณีหน้าจอแบบสีเดียว(GOT1000) back lightมี5สีคือ ขาว, เขียว, ส้ม, แดง และชมพู

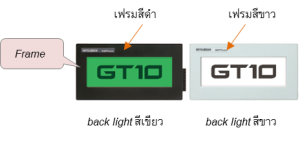

3. เฟรม(frame) คือกรอบที่เป็นbodyล้อมรอบscreen สำหรับGOT1000จะมีเฟรม2สีคือสีดำและสีขาว ส่วนGOT2000มีเฟรม3สีคือ สีดำ, สีขาวและสีเงิน

4. Panel cutting คือความกว้างยาวที่ต้องเจาะบนตู้คอนโทรลหรือพื้นที่ต่างๆเพื่อติดตั้งGOT

จากรูป A และB คือ Panel cutting

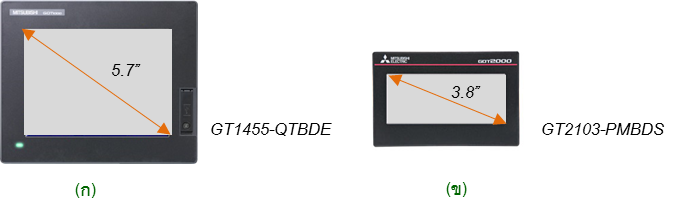

5. Screen size คือขนาดหน้าจอ(screen display) มีหน่วยเป็นนิ้ว(inch) ขนาดนิ้วจะวัดจากมุมทแยงของจอ ตัวอย่างเช่น GT1455-QTBDE มีscreen size เท่ากับ5.7นิ้ว GT2103-PMBDS มีขนาดscreen size เท่ากับ3.8นิ้ว เป็นต้น

6. Resolution คือค่าความละเอียดของscreen จะบอกเป็นจำนวนdot (กว้างคูณสูง)ตัวอย่างเช่นจากรูปที่5 เป็นหน้าจอที่มีResolution 640×480 หมายถึงมีจำนวนdot ของความกว้างเป็น640จุด และจำนวนdotของความสูงเป็น480จุด เป็นต้น

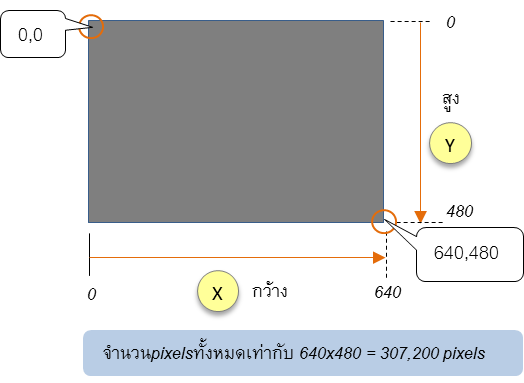

รูปที่5

ความกว้างของscreenคือพิกัดแกนX ความสูงของscreenคือพิกัดแกนY โดย0,0 คือพิกัดมุมซ้ายบนสุด พิกัด640,480คือพิกัดมุมล่างขวา

7. Pixels หรือdot คือจุดของภาพบนscreen เป็นหน่วยที่เล็กที่สุดของภาพ จำนวนpixels ทั้งหมดหาได้จาก จำนวนdotของความกว้างคูณจำนวนdotของความสูง เช่นจากรูป5 จำนวนpixels ทั้งหมดของหน้าจอเท่ากับ 307,200 pixels

ดังนั้นถ้าหน้าจอมีขนาดนิ้วเท่ากัน แต่มีResolutionไม่เท่ากัน หน้าจอที่มีResolutionมากกว่าจะมีความละเอียดของภาพดีกว่า เนื่องจากหน้าจอที่มีResolutionมากกว่าจะมีจำนวนpixelsมากกว่า (pixels(dot)มีขนาดเล็กกว่า)

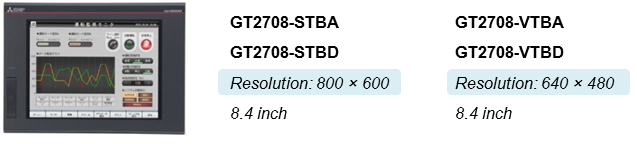

รูปที่6 GT2708 มีขนาดจอ 8.4inch โดยจอรุ่นSTจะมีresolutionมากกว่ารุ่นVT

รูปที่7

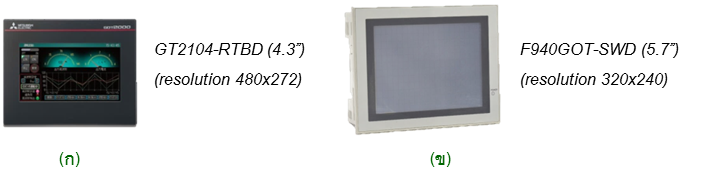

รูปที่7 GT2104 มีขนาดจอ4.3 inch ซึ่งเล็กกว่าF940GOT(5.7”) แต่GT2104มีresolutionมากกว่า ดังนั้นการเลือกใช้หน้าจอจะต้องคำนึงถึงขนาดที่เป็นนิ้วและResolutionด้วย เพราะแม้ว่าResolutionจะมากกว่า แต่ถ้าหน้าจอมีขนาดเล็ก ก็อาจไม่สะดวกในการใช้งาน ถ้าต้องการกราฟิกที่มีขนาดใหญ่
8. จำนวนสี คือจำนวนสีของdot หน้าจอที่มีจำนวนสีมาก จะแสดงผลได้เหมือนจริงกว่าจอที่มีจำนวนสีน้อย โดยGOTมีจำนวนสีมากสุดคือ65536สี

รูปที่8

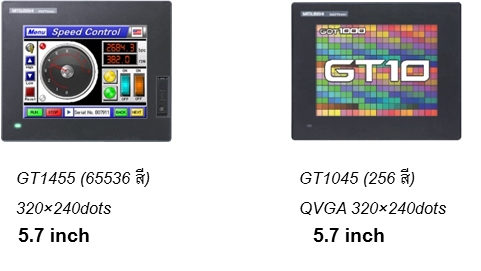

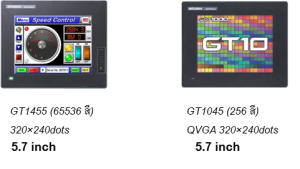

รูปที่8 GT1455 มีจำนวน65536สี ส่วนGT1045 มีจำนวน256สี ส่วนscreen sizeและresolution มีขนาดเท่ากัน ซึ่งGT1455จะแสดงผลได้ดีกว่าGT1045
