รูป1

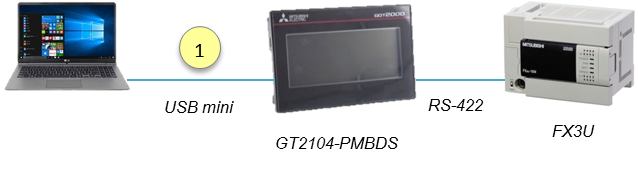

จากรูป1 เป็นการโหลดsequence program ผ่านทาง GOT รุ่น GT2104-PMBDS, GOTต่อกับ PLC FX3U แบบ direct ผ่านพอร์ต RS-422 การโหลดโปรแกรมจากPLCทำได้ดังนี้
1. ต่อสายโหลดระหว่างPCและGT2104 โดยใช้สายแบบUSB
รูป2

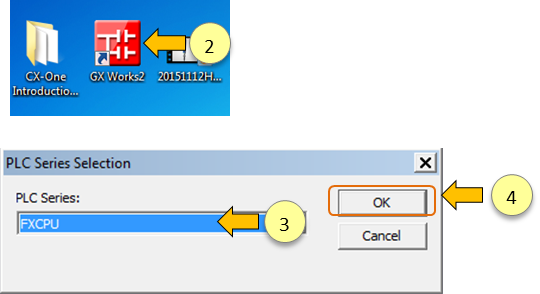

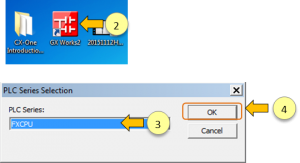

2. เปิดโปรแกรมGX Works2
3. เลือกรุ่นPLCเป็น FXCPU
4. กดOK
เราไม่สามารถแก้ไขโปรแกรมGOTได้ในขณะที่GX Works2 กำลังอ่านข้อมูลจากPLC หรือกำลังLinkกับโปรแกรมPLC เช่นGX Works2 กำลังอยู่โหมดmonitor เมื่อต้องการแก้ไขโปรแกรมGOTจะต้องเปลี่ยนGX Works2 ให้อยู่ในโหมดเขียนก่อน(write mode)

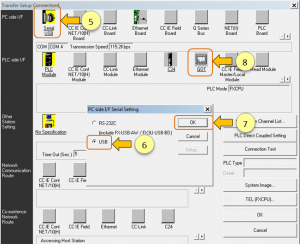

5. ที่ฝั่งPC ดับเบิลคลิกSerial USB –> 6. เลือกเป็นUSB–> 7. กดOK

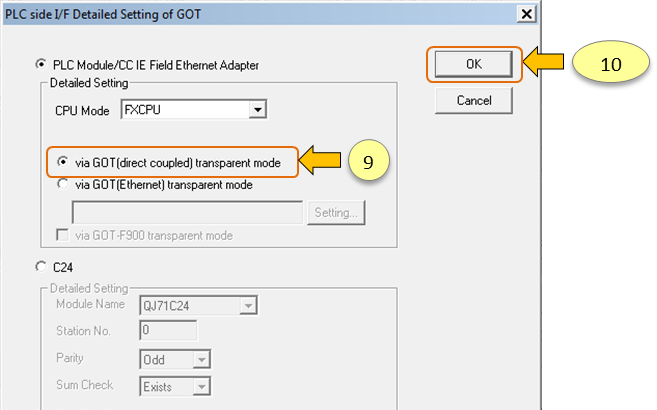

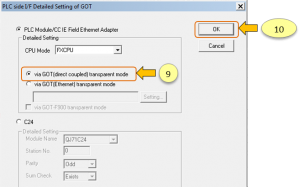

8. ดับเบิลคลิกเลือกGOT –> 9. เลือกVia GOT(direct coupled) –> 10. กดOK

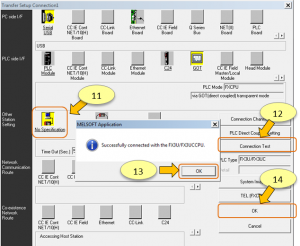

11. คลิกเลือกNo specification–> 12. กดConnection test เพื่อทดสอบการเชื่อมต่อ
13. กดOK –> 14. กดOK

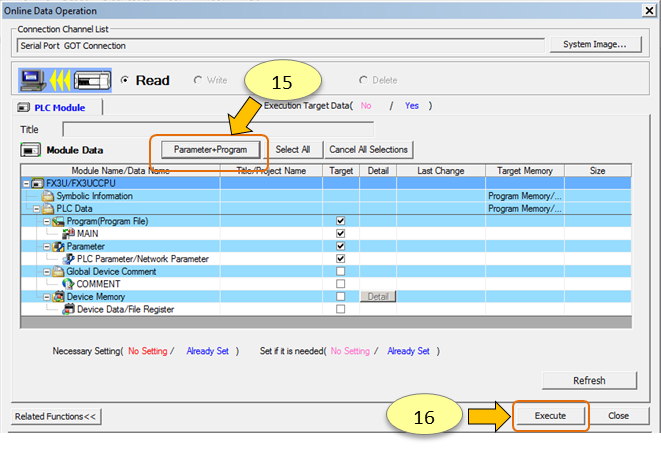

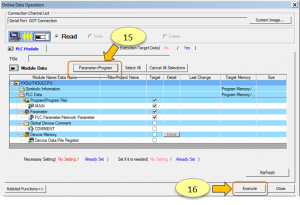

15. คลิกเลือกParameter+ Program –> 16. เลือกExecute

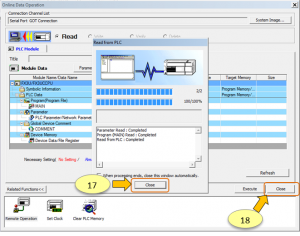

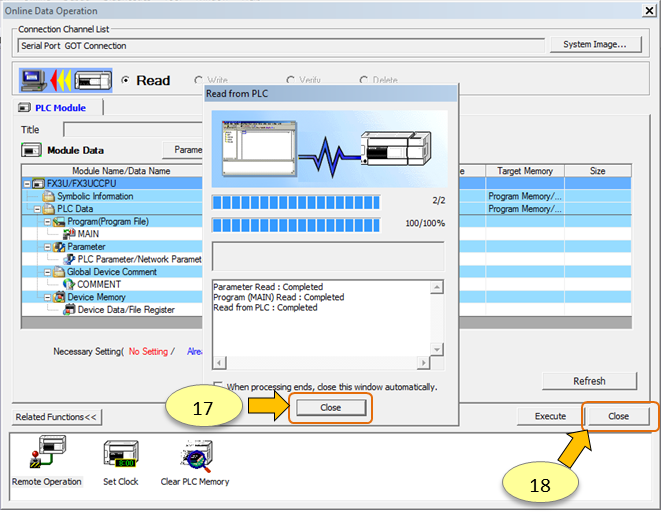

17.เมื่อโหลดครบ100% แล้วเลือกClose เพื่อปิดหน้าต่างRead from PLC
18. เลือกClose
รูป8

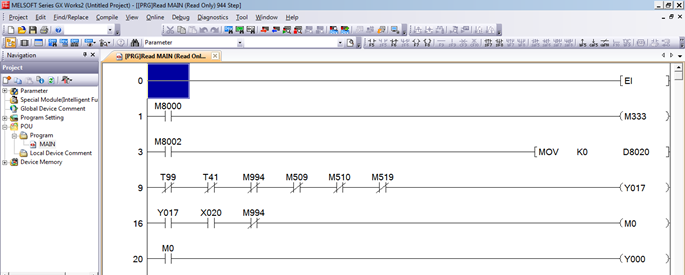

เราจะได้โปรแกรมแลดเดอร์ ดังรูป8 โดยโปรแกรมที่โหลดมาจะอยู่ในโหมดอ่าน(read mode) โหมดอ่านเป็นโหมดที่ไม่สามารถมองเห็นการทำงานของหน้าสัมผัสหรือคอยล์รีเลย์ ถ้าต้องการดูสถานะการทำงานของวงจรจะต้องเปลี่ยนเป็นโหมดมอนิเตอร์(monitor mode)โดยการกดปุ่มF3
