ก่อนที่จะโหลดโปรแกรม PLC จะต้องเช็คพอร์ตของสายโหลดดังนี้

การเช็ค Port ของสายโหลด

เมื่อเราเสียบสายโหลดกับพอร์ทของคอมพิวเตอร์ ก็จะมีหมายเลขแสดงว่าเป็นพอร์ทหมายเลขอะไรเช่น COM1, COM2, COM3 เป็นต้น ในการโหลดโปรแกรมจาก PLC หรือเขียนโปรแกรมไปยัง PLC จะต้องตั้งหมายเลขพอร์ทของซอฟต์แวร์ให้ตรงกับหมายเลขพอร์ทของคอมพิวเตอร์ ซึ่งก่อนอื่นผู้ใช้งานจะต้องทราบก่อนว่าสายโหลดเมื่อต่อกับคอมพิวเตอร์แล้วเป็นหมายเลขพอร์ทอะไร การเช็คหมายเลข Port มีขั้นตอนดังนี้

รูปที่ 1

1. ต่อสายโหลด (download cable)กับคอมพิวเตอร์

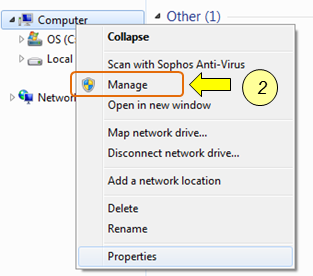

2. คลิกขวาที่ Computer และเลือกManager จะได้หน้าต่าง computer management ดังรูป 1

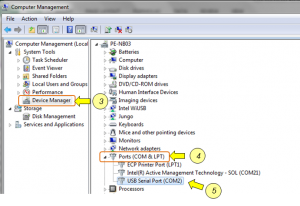

รูปที่ 2

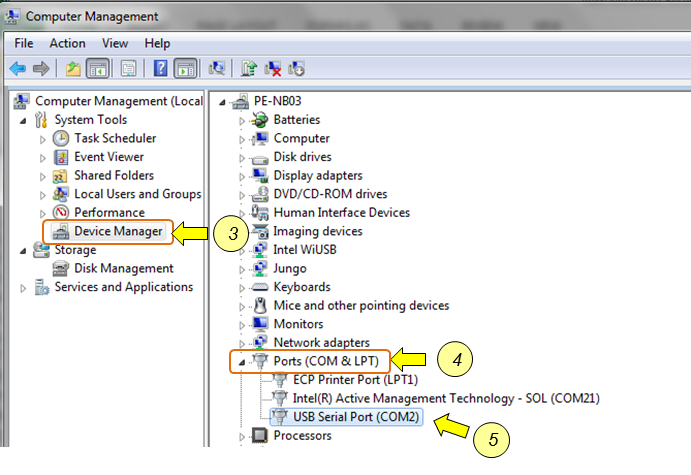

3. คลิกเลือก Device Manager

4. คลิกเลือก Port (COM & LPT) และ5. ตัวอย่างหมายเลขพอร์ทของสายเคเบิลคือCOM2 ถ้าไม่ทราบว่าเป็นพอร์ทหมายเลขอะไรให้ดึงสายเคเบิลออกและเสียบใหม่ คอมพิวเตอร์จะแสดงหมายเลขที่หมายไปและแสดงหมายเลขขึ้นมาอีกเมื่อต่อสาย

การโหลดวงจรแลดเดอร์จาก PLC

1. เปิดโปรแกรม GX Developer และต่อสายเคเบิลกับ PLC

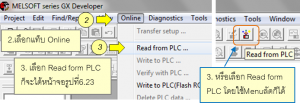

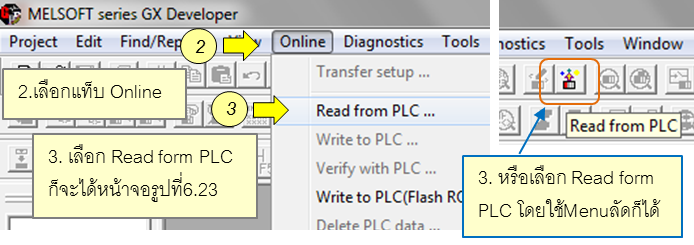

รูปที่ 3

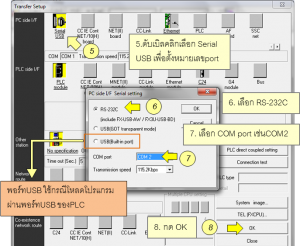

4. เลือกซีรีส์ PLC ซึ่งขึ้นอยู่กับPLC ที่เรากำลังใช้งาน ตัวอย่างเช่นเลือก FXCPU แล้วกดOK จะได้หน้าต่าง Transfer Setup รูปที่ 4

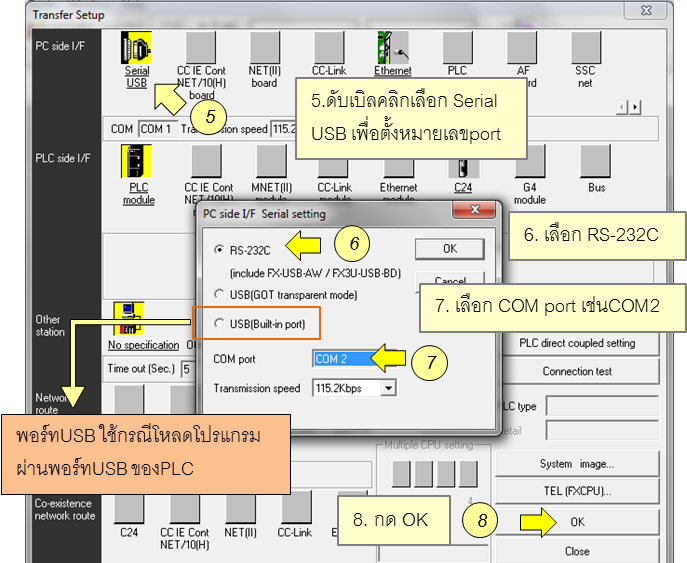

รูปที่ 4

รูปที่ 5

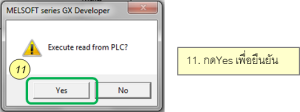

รูปที่ 6

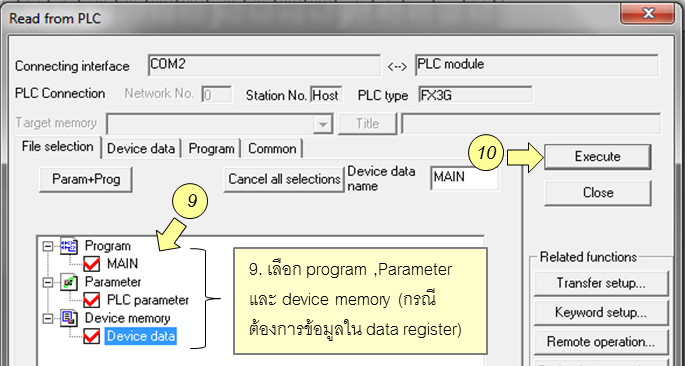

10. เลือก Execute เพื่ออ่านวงจรแลดเดอร์ (parameter, device data) จาก PLC

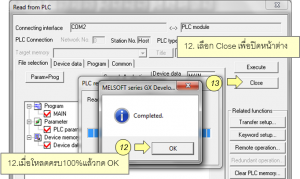

รูปที่ 7

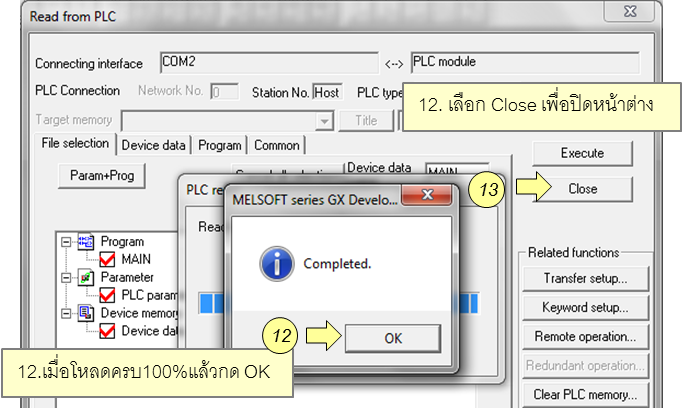

รูปที่ 8

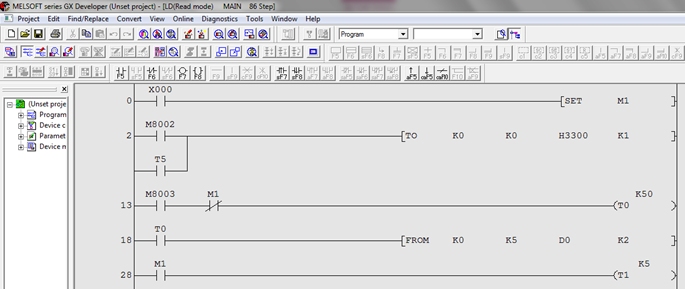

เมื่อโหลดโปรแกรมจากPLCแล้ว โปรแกรมที่โหลดมาจะอยู่ในโหมดอ่าน(read mode) ดังรูป 9

รูปที่ 9

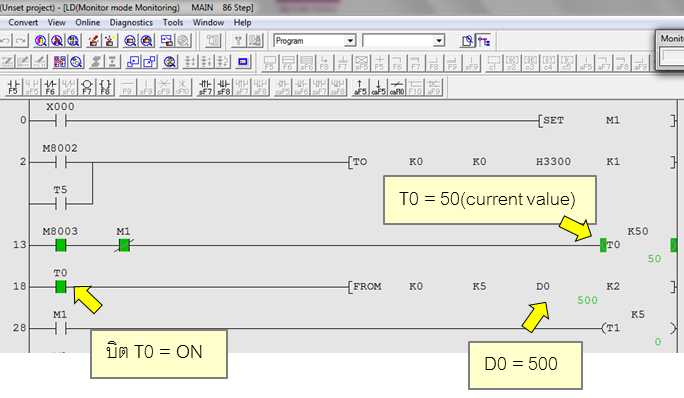

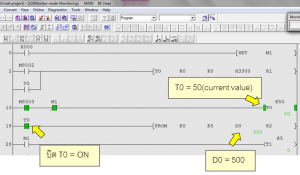

โหมดอ่านเป็นโหมดที่ไม่สามารถมองเห็นการทำงานของหน้าสัมผัสหรือคอลย์รีเลย์ ถ้าต้องการดูสถานะการทำงานของวงจรจะต้องเปลี่ยนเป็นโหมดมอนิเตอร์(monitor mode)โดยการกดปุ่ม F3 จะได้รูปที่ 10

รูปที่ 10

ในโหมดมอนิเตอร์เราจะเห็นอุปกรณ์ในวงจรมีสี ซึ่งเป็นกราฟฟิสกแสดงสถานะการON- OFF ของอุปกรณ์ รวมทั้งแสดงค่าปัจจุบันของอุปกรณ์แบบเวิร์ด เช่นค่าที่ไทม์เมอร์นับคือ50 (5s) หรือค่าของD0=500 เป็นต้น ถ้าต้องการกลับไปยัง read mode ก็ทำได้โดยกด Shift+F2

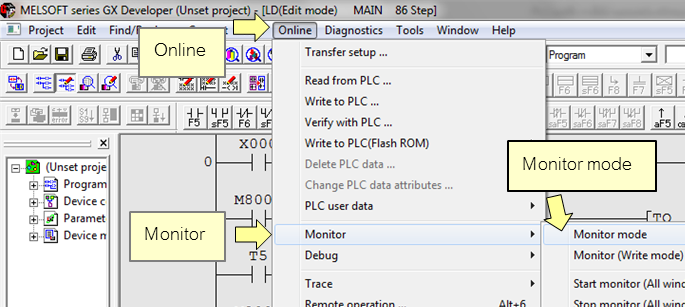

รูปที่ 11 เป็นการเปลี่ยนจากโหมดอ่านเป็นโหมดมอนิเตอร์ โดยการเลือกที่ Online→ Monitor และ→ Monitor mode

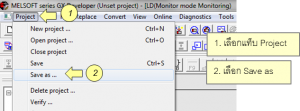

การบันทึกวงจรแลดเดอร์ (Save program)

เมื่อโหลดโปรแกรมจากPLCแล้ว สามารถเก็บบันทึกวงจรแลดเดอร์ได้ดังนี้

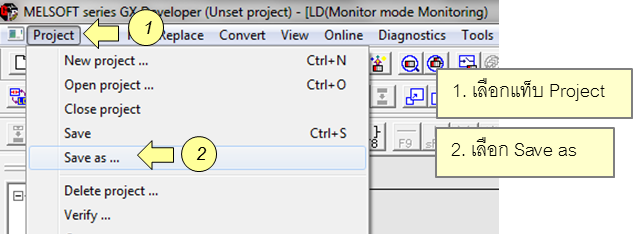

รูปที่ 12

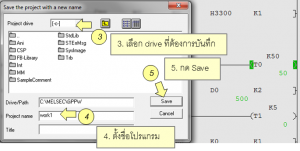

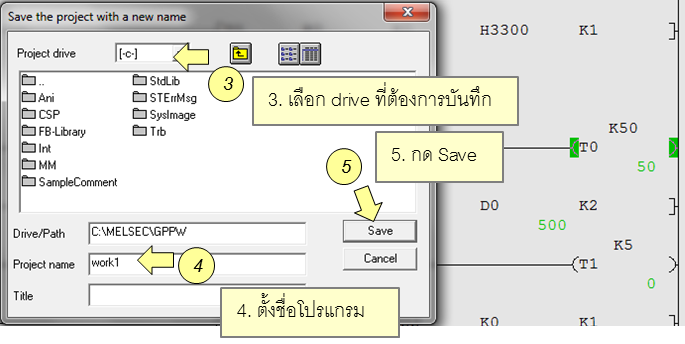

รูปที่ 13
