รูปที่1

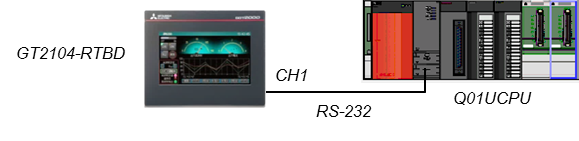

รูปที่1 ต้องการใช้ซอฟต์แวร์GT Designer3 เขียนโปรแกรมและใช้งานกับGT2104-RTBD โดยGT2104 ต่อกับPLC Q01UCPU แบบdirectผ่านพอร์ทRS-232

การสร้างโปรเจกต์GOT2000มีขั้นตอนคือ

รูปที่2

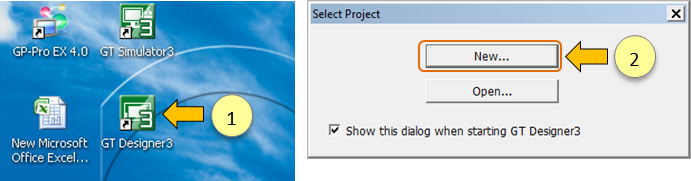

1. ดับเบิลคลิกที่short cut GT Designer3 —> 2. เลือกNew

รูปที่3

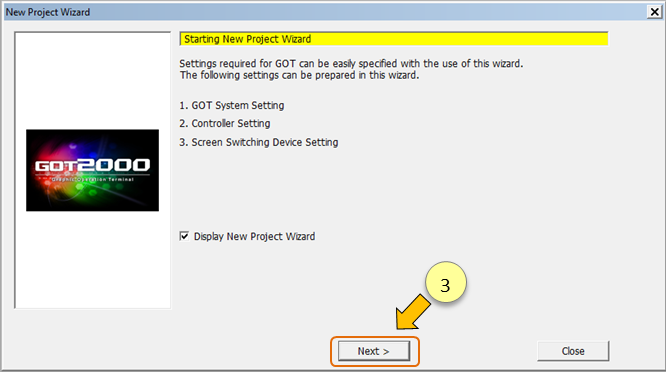

3. กดNext

รูปที่4

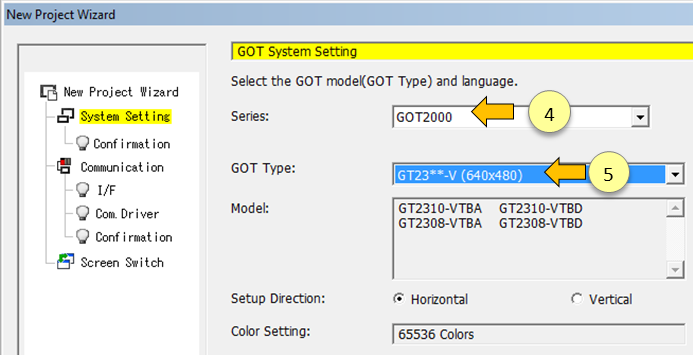

4. ที่series เลือก GOT2000 —> 5. GOT Type เลือกGT23 (หรือเลือกรุ่นอื่นๆก็ได้)

รูปที่5

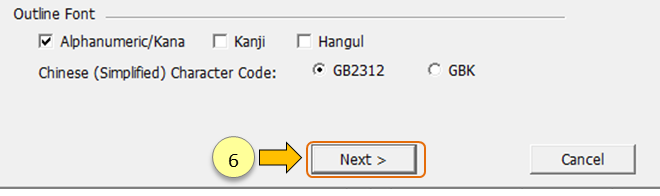

6. กดNext

รูปที่6

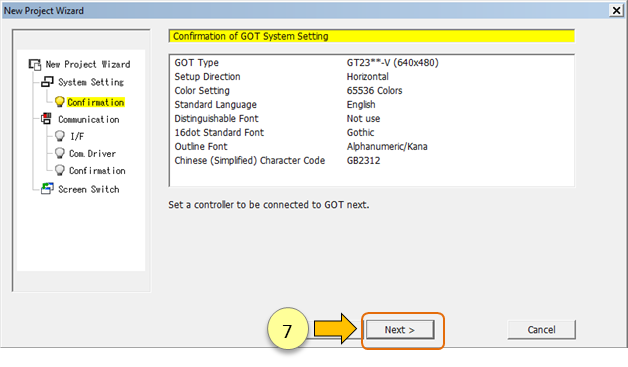

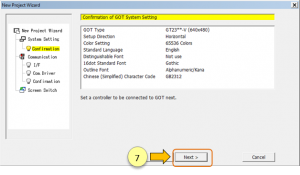

7. กดNext

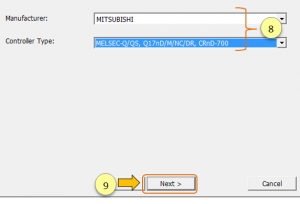

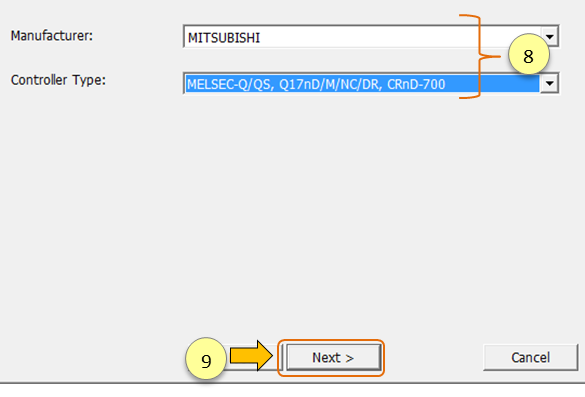

8. เลือกPLCยี่ห้อMITSUBISHI และController Type เลือก MELSEC-Q/QS, Q17nD/M/NC/DR, CRnD-700
9. กดNext

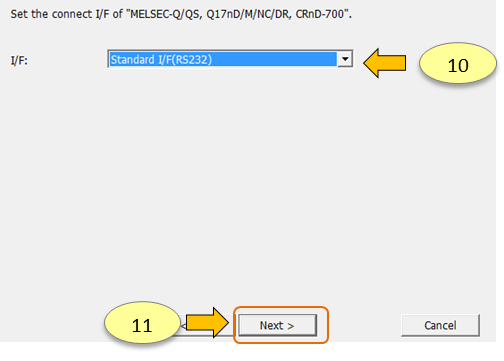

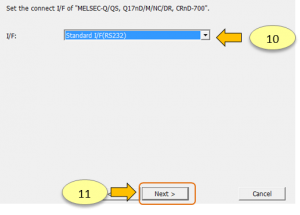

10. เลือกการเชื่อมต่อเป็น Standard I/F(RS-232)
11. กดNext

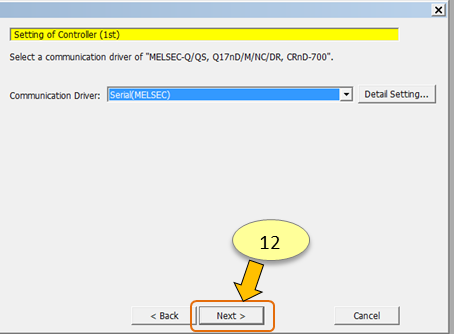

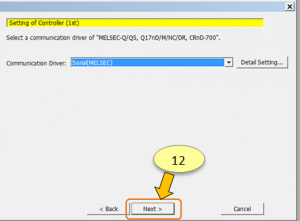

12. กดNext

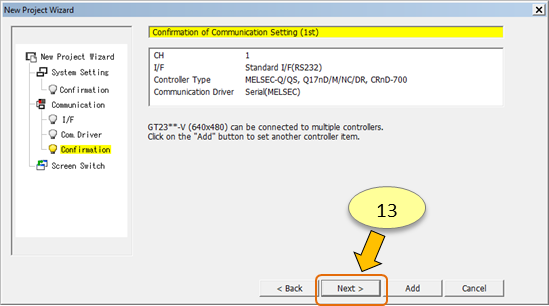

13. กดNext

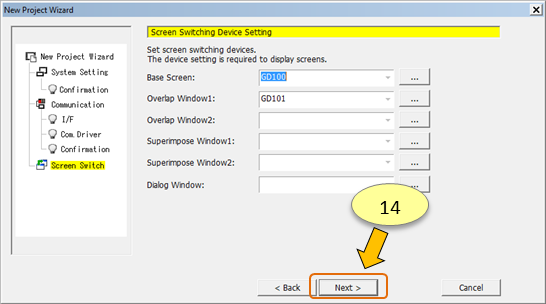

14. กดNext

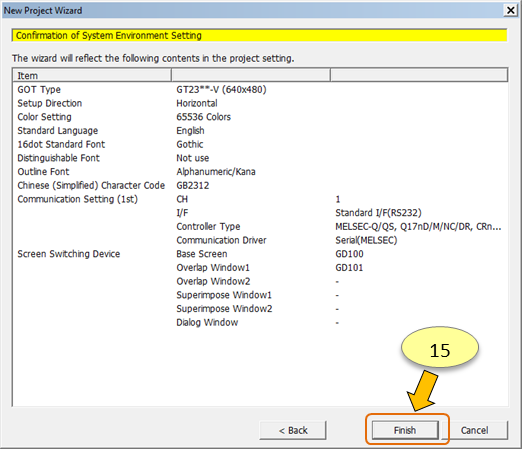

15. กดFinish

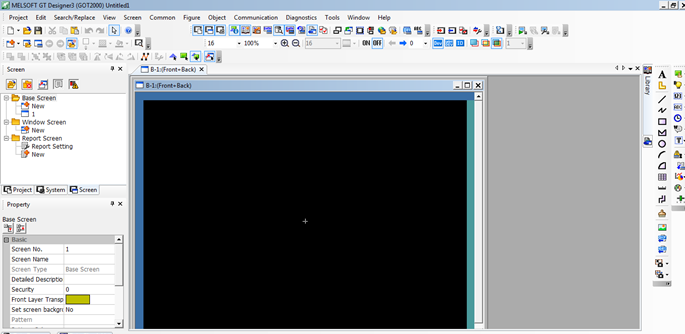

จะได้หน้าจอซอฟต์แวร์ดังรูป
